ҰҰА көмегімен магниттік барлау
(аэромагниттік түсірілім)
AeroSmartMag, AeroQuantumMag және MagArrow магнитометрлерімен дрон негізіндегі магниттік зерттеулер: Қазақстанда, соның ішінде жету қиын аудандарда барлау және іздеуге арналған егжей-тегжейлі магнит өрісі карталары.
Жобаны талқылау
Әдіс туралы
Дронмен аэромагниттік түсірілім
Магниттік барлау магниттелуі әртүрлі тау жыныстары тудыратын Жердің магнит өрісі аномалияларын зерттейді. Олар интрузияларды, дайкаларды, жарылымдарды, өзгерген жыныстар аймақтарын және магниттік минералдары бар кен денелерін анықтауға көмектеседі.
Ұшқышсыз ұшу аппаратынан түсіру кезінде магнитометр дронның астына ілініп, аумақты алдын ала белгіленген профильдер желісі бойымен қамтиды. Бұл жаяу орындалатын жерүсті түсірілімінен жылдамырақ, ал ұшақпен орындалатын аэромагниттік түсірілімнен егжей-тегжейлі: дрон төмен ұшып, белгіленген бағытты сақтайды және жердің өту мүмкіндігіне тәуелді емес.
SMART GEOPHYSICS компаниясы DJI Matrice 400 RTK платформасында AeroSmartMag, CSMx сенсоры бар AeroQuantumMag және MagArrow (Geometrics, АҚШ) сияқты магнитометрлердің бірнеше түрін пайдаланып, далалық жағдайда деректердің сапасын бақылау және нәтижелерді толық өңдеу арқылы ұшқышсыз ұшу аппараттарымен магниттік зерттеулер жүргізеді.
- ӘдісПрофильдер желісі арқылы ұшқышсыз ұшу аппараттарымен аэромагниттік түсірілім
- ЖабдықDJI Matrice 400 RTK құрылғысындағы AeroSmartMag, AeroQuantumMag (CSMx) және MagArrow
- НақтылықСекундына 1000 өлшеуге дейін (MagArrow); 10 м/с жылдамдықта профиль бойындағы есептеу қадамы шамамен 1 см
- НәтижеМагнит өрісінің карталары, түсіндірмесі және техникалық есебі
Жұмыс түрлері
Біз тапсырмаға, жер бедеріне және қажетті егжей-тегжейлілік деңгейіне негізделген зерттеу дизайнын таңдаймыз. Қажет болған жағдайда, біз әуе және жердегі магниттік зерттеулерді біріктіреміз.
01
Алаңдық түсірілім
Деректерді байланыстыруға арналған қиылысатын маршруттары бар параллель профильдер желісі бойынша учаскені түсіру. Бұл барлау кезеңіндегі негізгі жұмыс түрі.
02
Жер бедерін бойлай түсіру
Таулы және төбелі жерлерде жер бетінен тұрақты биіктікте ұшу жер бедерінің магниттік аномалияларға әсерін азайтады.
03
Егжей-тегжейлі түсірілім
Тексеру жұмыстарына дейін анықталған ауытқулар бойынша олардың пішіні мен орнын нақтылау үшін желіні тығыздау.
04
Техникалық алаңдарды түсіру
Ізденіс алаңдарында жерасты коммуникациялары мен металл нысандарды іздеу.
Шағын аумақтар мен аномалияны тексеру үшін: жер үсті магниттік зерттеу
Қолданылуы
Ұшқышсыз ұшу аппараттарына негізделген магниттік барлау қандай міндеттерді шешеді?
Кен орындарын іздеу
Магнетитпен, пирротинмен және өзгерген тау жыныстары аймақтарымен байланысты магниттік аномалияларды анықтау.
Құрылымдық картаға түсіру
Борпылдақ шөгінділер астындағы жарылымдарды, дайкаларды, интрузивті денелер мен геологиялық контактілерді қадағалау.
Кейінгі жұмыстарды жоспарлау
Жерүсті геофизикасы, канавалар мен бұрғылау үшін учаскелерді таңдау.
Техногендік нысандар
Зерттеу алаңдарында жер асты коммуникациялары мен металл заттарды анықтау.
Жабдық және жұмыс параметрлері
Аэромагниттік түсірілім үшін AeroSmartMag, AeroQuantumMag (CSMx сенсоры) және MagArrow магнитометрлері бар DJI Matrice 400 RTK пайдаланамыз. Біз аспа конфигурациясын және ұшу параметрлерін тапсырма мен алаң жағдайларына қарай таңдаймыз.
| Магнитометрлер | AeroSmartMag; AeroQuantumMag (CSMx сенсоры); MagArrow, Geometrics (АҚШ) |
| Өлшеу жиілігі | 1000 Гц (MagArrow) |
| Түсірілім жылдамдығы | 10 м/с дейін (MagArrow) |
| Есептеу қадамы | профиль бойымен шамамен 1 см* |
| Тасымалдаушы | DJI Matrice 400 RTK |
* 10 м/с жылдамдықтағы MagArrow үшін. Ұшу биіктігі, профиль аралығы және жұмыс көлемі алаңды, жер бедерін және геологиялық мәселені бағалағаннан кейін анықталады.
Жұмыс қалай орындалады
Жоспарлау
- Мәселені анықтау және бастапқы деректерді талдау
- Ұшу биіктігі мен профиль желісін таңдау
- Топографиялық база үшін жұмыс бағдарламасы, GPS/RTK координаталарын сілтемелеу және аэрофототүсіру
Далалық жұмыстар
- Бригада мен жабдықты жұмылдыру
- Учаскені алдын ала барлау
- Ұшу барысында сапаны бақылау және базалық станцияда магнит өрісінің тәуліктік вариацияларын тіркеу
Өңдеу және түсіндіру
- Профильдер деректерін байланыстыру және түзету
- Магнит өрісі мен оның трансформанттарының карталары
- Геологиялық деректерді ескере отырып түсіндіру; қажет болса, жерүсті магниттік және электрлік түсірілім арқылы тексеру.
Есеп беру
- Қорытындылары бар техникалық есеп
- Келесі кезеңге арналған ұсыныстар
- Келісілген форматта деректерді беру
Далада
Күрделі аумақтарда түсіру

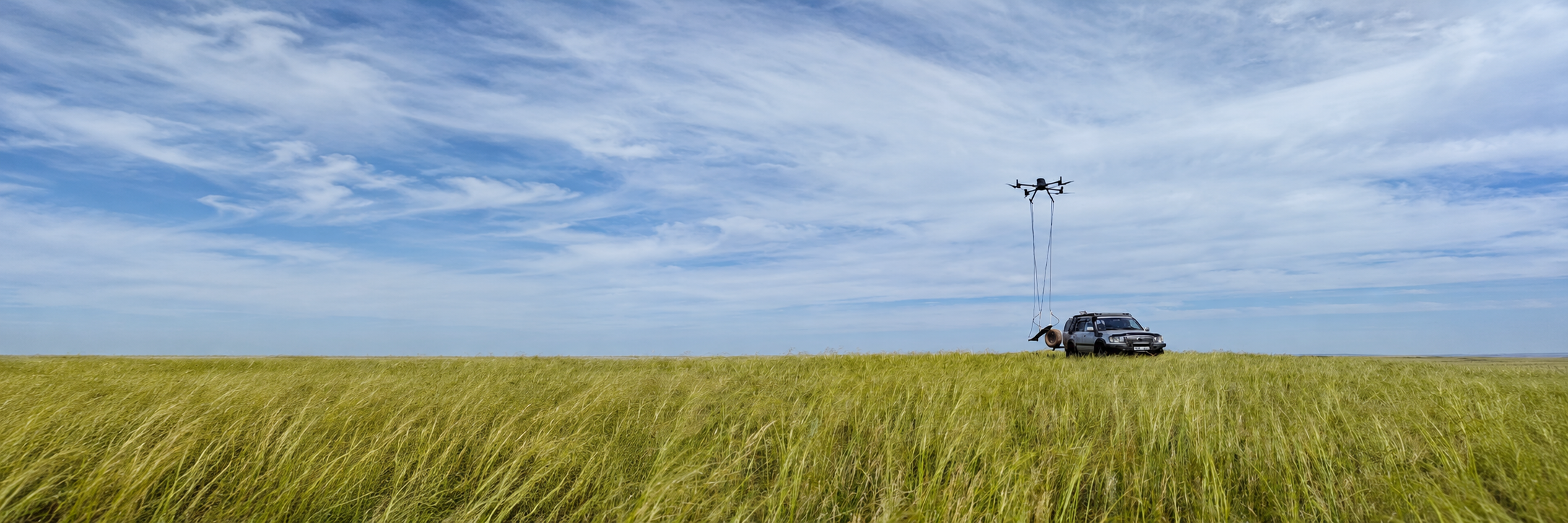

Ілінген магнитометр дроннан алыс орналасқан, бұл қозғалтқыштар мен электрониканың кедергілерін азайтады. Дрон RTK көмегімен алдын ала белгіленген траекторияны сақтайды, ал бригада учаскеге кірмей-ақ түсірілімді бір нүктеден басқарады.
Бұл дала, тау бедері, үйінділер мен батпақты аумақтарды бірдей қарқынмен түсіруге мүмкіндік береді.
Жұмыс нәтижелері
Тапсырыс беруші не алады
Профиль графиктері
Тексеру және егжей-тегжейлі көрсету үшін ауытқулары белгіленген профильдер бойымен ΔT графиктері.
Нақты материалдар
Орындалған профильдер мен маршруттардың сұлбасы, далалық және өңделген деректер.
Техникалық есеп
Әдістеме, нәтижелер, ауытқуларды түсіндіру және келесі кезеңге ұсыныстар.
Деректер бұрыннан бар болса: геофизикалық мәліметтерді өңдеу және түсіндіру
Тәжірибе
Компания жобалары
SMART GEOPHYSICS бүкіл Қазақстан бойынша геофизикалық зерттеулер жүргізеді. Біз ұшқышсыз ұшу аппараттарымен магниттік барлау жұмыстарын жеке жұмыс түрі ретінде және жерүсті геофизикасымен бірге кешенді зерттеулердің бір бөлігі ретінде жүргіземіз.
Серіктестер
Серіктестер мен клиенттер
Сұрақтар мен жауаптар
ҰҰА көмегімен магниттік барлау туралы жиі қойылатын сұрақтар
ҰҰА арқылы магниттік барлау жерүсті түсірілімнен несімен ерекшеленеді?
Дрон профильдерді жаяу топқа қарағанда жылдамырақ өтеді және учаскенің өтімділігіне тәуелді емес: батпақ, тас үйінділері, тік беткейлер мен үйінділер түсірілімге кедергі келтірмейді. Шағын аумақтар мен жекелеген аномалияларды нақтылау үшін жерүсті магниттік барлау тиімді, сондықтан екі әдіс жиі бірге қолданылады.
Дронмен түсірілім ұшақпен аэромагниттік түсірілімнен қандай артықшылық береді?
ҰҰА төменірек әрі баяуырақ ұшады, сондықтан магнитометр аномалия көзіне жақын болады және бақылау желісі тығызырақ. Бірнеше шаршы километрден жүздеген шаршы километрге дейінгі аумақтар үшін бұл ұшақты жұмылдыруға қарағанда егжей-тегжейлі әрі үнемді.
Түсірілім қандай биіктікте және қандай профиль қадамымен жүргізіледі?
Ұшу биіктігі мен профильдер арасындағы қашықтық геологиялық міндетке және жер бедеріне қарай таңдалады. Ұшу неғұрлым төмен, ал желі неғұрлым тығыз болса, нәтиже соғұрлым егжей-тегжейлі болады. Параметрлер далалық жұмыс басталғанға дейін бағдарламада бекітіледі.
Бір күнде қанша аумақты түсіруге болады?
Күндік өнімділік ұшу биіктігіне, профильдер желісінің қадамына, жер бедеріне, ауа райына және учаскенің қашықтығына байланысты. Біз учаскені бағалап, егжей-тегжейлерді келіскеннен кейін көлем мен уақытты есептейміз.
Ауа райы мен жел түсірілімге әсер ете ме?
Иә. Қатты желде және жауын-шашында ұшулар жүргізілмейді, сондықтан кестеде ауа райына арналған резерв қарастырылады. Магнит өрісінің тәуліктік вариациялары деректерді өңдеу кезінде ескеріледі.
Магниттік барлау деректері бойынша кен құрамын анықтауға бола ма?
Жоқ. Магниттік барлау магниттік аномалияларды анықтап, іздеу аумағын тарылтуға көмектеседі. Кен құрамы бұрғылау, геологиялық және зертханалық деректер арқылы расталады.
Тапсырыс беруші қандай материалдар алады?
Далалық және өңделген деректер, аномаль магнит өрісінің және оның түрлендірулерінің карталары, профиль графиктері, интерпретация және ұсынымдары бар техникалық есеп. Құрамы мен форматы техникалық тапсырмада келісіледі.
Жұмыс басталар алдында не дайындау керек?
Міндеттің сипаттамасын, учаске шекараларын (координаттар немесе сызба), қолда бар геологиялық материалдарды және нәтижеге қойылатын талаптарды дайындау қажет. Ұшу шарттары мен келісімдер жоспарлау кезінде нақтыланады.
Учаскеңіз үшін алдын ала аэромагниттік зерттеу жоспарын алыңыз
Тапсырма, аумақ және қолда бар деректер туралы айтып беріңіз. Біз ұшу биіктігін және профильдер желісін таңдаймыз, көлемді бағалаймыз және далаға шықпай тұрып нәтиже құрамын келісеміз.
